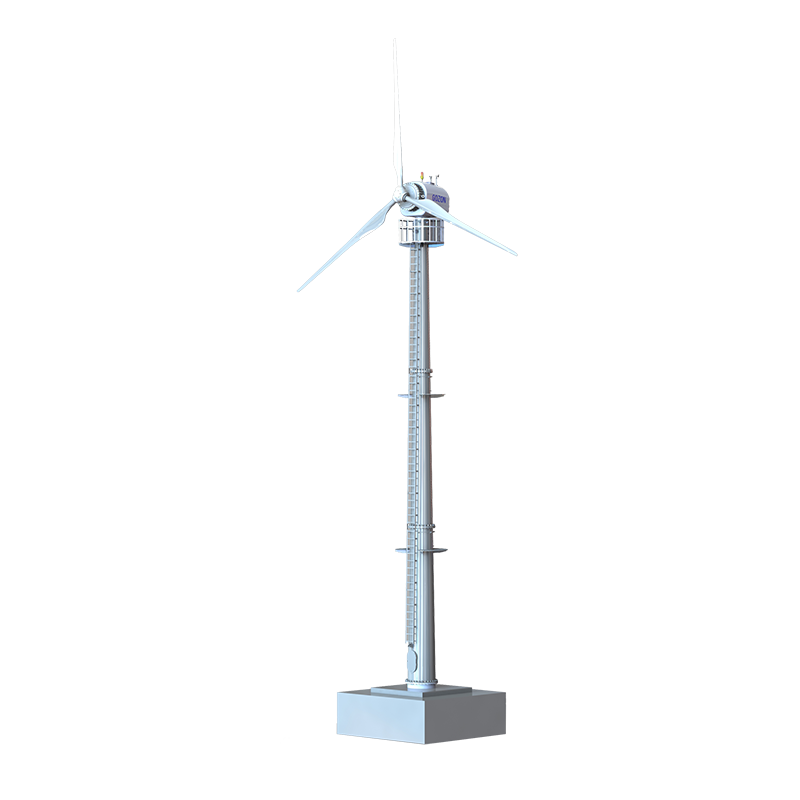

GZ-20系列
GZ-20系列
1.主动变桨距技术

2.永磁发电机

3.高性能叶片

4.先进的控制系统

5.安全保护系统

6. 对环境的影响
产品特点

1.主动变桨距技术

①变桨控制系统能有效吸收风速波动对变桨系统的冲击,精准调控,故障率低。

②低风速启动:自动调节最佳启动角度,风速3m/s即可启动,启动后具有加速功能。

③超风速稳定运行:高于额定风速的情况下,系统仍能保持持续稳定额定功率输出,无需停机保护。

2.永磁发电机

发电机采用自主设计的稀土永磁直驱式发电机,无增速箱和传动轴部件,

能量损失小、启动风速低,避免了增速箱与主轴之间产生振动现象。

机械故障率低,提高了机组效率、年发电量和可靠性。

3.高性能叶片

①叶片的翼型经过空气动力学仿真设计,风能利用率高、噪音低。

②采用增强型玻璃钢材质,确保叶片的高强度。

4.先进的控制系统

控制系统完全自主研发。可自动检测环境风速、风向、发电机转速、设备温度、系统直流输出电压、电网电压、绞缆状态等参数。

硬件设计选用国际一流厂家的电气元件,运行稳定,抗干扰能力强。系统可扩展性强,具有良好的兼容性。

5.安全保护系统

具有智能变桨,主动偏航,液压刹车等多重系统保护措施。软件采用冗余式控制策略,自动控制风机变桨、偏航、稳压及卸荷。

具备备用电源系统,确保了电网故障时安全保护系统仍可正常工作;同时系统配备手动急停按钮,可实现紧急情况下手动停机,

确保风电系统安全可靠运行。

6.对环境的影响

优化的低速永磁发电机技术和叶片良好的空气动力特性,将风力发电机组的噪音水平降到最低限制。

技术参数
下载

制造者

扬州冠中电力设备有限公司

制造国

中国

轴方式

水平轴

系统连接形式

系统互连型

运行温度范围

-20 ~ +50℃

相对湿度

4 ~ 95%RH

转子方向(逆风/顺风)

逆风

叶轮旋转方向(顺时针/逆时针)

顺时针

桨叶数

3片

桨叶材料

增强型玻璃纤维树脂GFRP

桨叶长度

6.35m

叶轮直径

13.29m

叶轮受风面积

138.76

塔高

20m

切入风速

3m/s

切出风速

25m/s

安全风速

50m/s

额定风速

10m/s

转数范围

0 ~ 60转

额定转速

60r/min

发电机形式

永磁直驱发电机

风机额定输出(风速9米/秒)

19.8kW

控制装置型式

LWC-19.8KGS

输出控制方式

主动变桨距控制

偏航控制方式

主动偏航控制

机械的保护功能

主动变桨距控制

主动偏航控制

主轴制动器

自动停止手段

主动变桨距控制

主动偏航控制

主轴制动器

标准年间发电量(年平均风速7米/秒)

98,100 kWh

噪音水平

65dB(A)

产品寿命

20年
